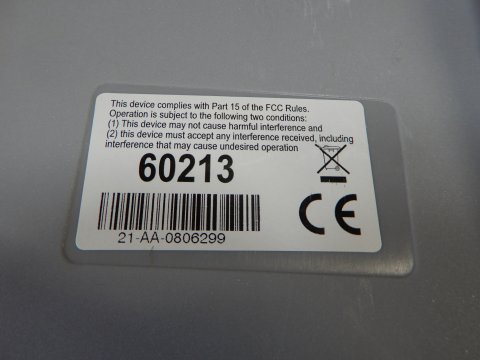

Central Station 2 零号機(60213)が壊れた話を2023年1月8日に記したが，せっかくの機会なので分解してみた．

どう壊れたかというと，確認した範囲では

• programming trackに載せた，未登録のmfx機関車を認識しない．
• CAN busに接続したboosterの支配下にあるデコーダを制御できない．
• Ethernetインターフェースがactiveでない．
• ファンクションボタンのいくつかを押しても機能しない．アイコンをペンでタッチすると機能する．

という具合である．

Kontron社ホワイトペーパー表紙

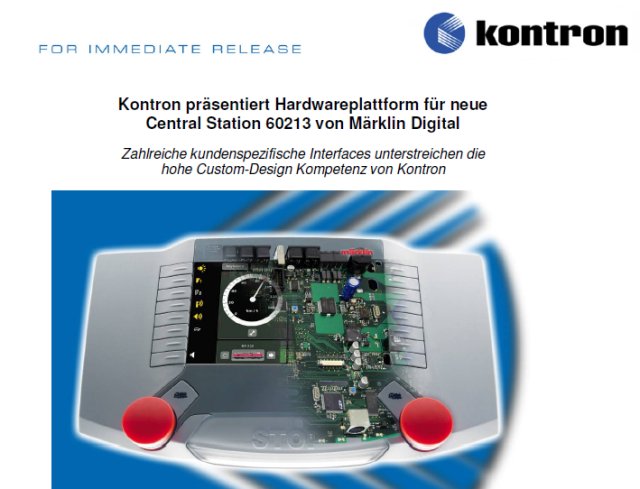

Central Station 2はKontron社が開発した．OSは/etc/gentoo-releaseより，Gentoo Base System release 1.12.9がベースになっている．

1)		60213の分解開始．

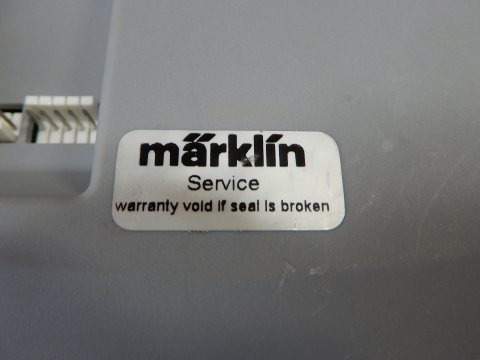

2)		裏面のネジをはずしていき，最後にS88端子横のシールを剥すと

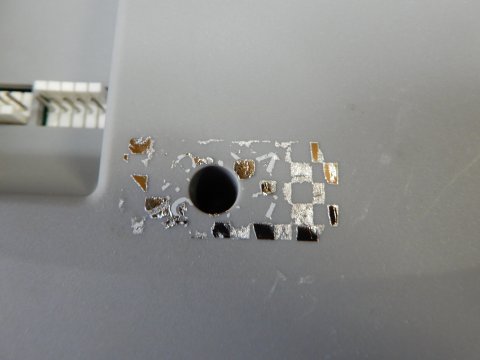

3)		内部を見るための最後のネジが現れる．なお，シールを剥した時点でメーカー保証対象外となる．

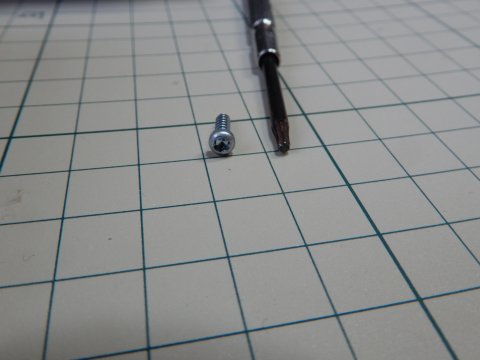

4)		筐体を留めているネジはすべて六角穴タイプ．

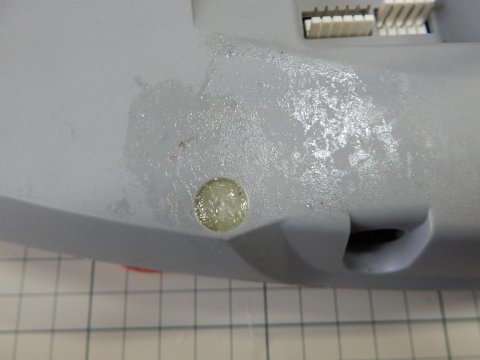

5)		余談であるが，筐体の足は長年使うとベトベト状態．

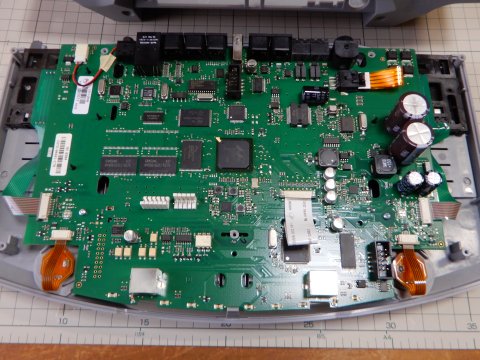

6)		基板全体．

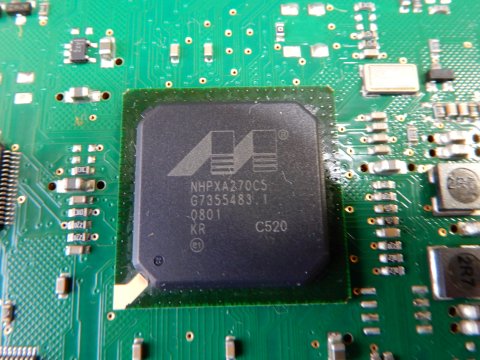

7)		CPUはMARVELL社 NHPXA270C5 (ARM系)．7 Stage pipeline，32KByte instruction cache，32KByte data cache，2KByte “mini” data cache．

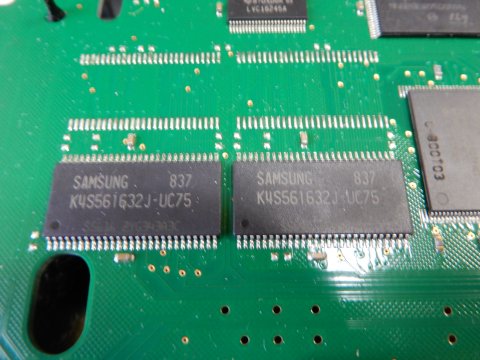

8)		RAMはSAMSUNG社 K4S561632JUC75 (SDRAM)．1チップ256MByteなので合計512MByteのメモリ．

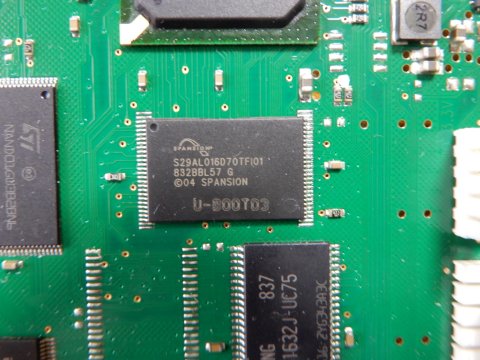

9)		ブート用フラッシュメモリはSPANSION社 S29AL016D70TFI010．容量16MByte．OSをブートするためのブートローダというプログラムが格納されている．

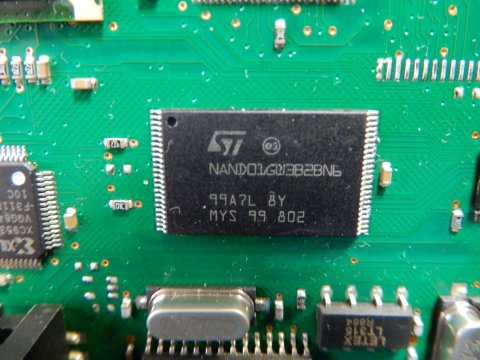

10)		ストレージ(内蔵HDDやSSDの役割をするチップ)はST Microelectronics社 NAND01GW3B2BN6．容量1Gbit = 1024Mbit = 128MByte．Special Thanks to めるふぁんさん．

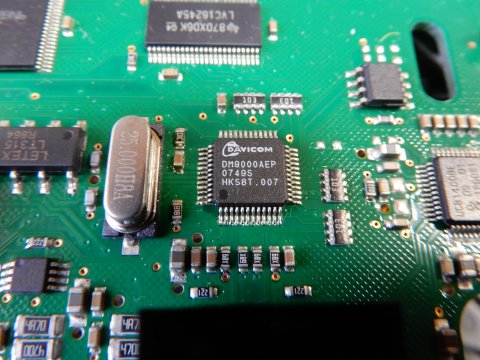

11)		DAVICOM社 DM9000AEP FastEthernet (100/10Mbps) コントローラ．

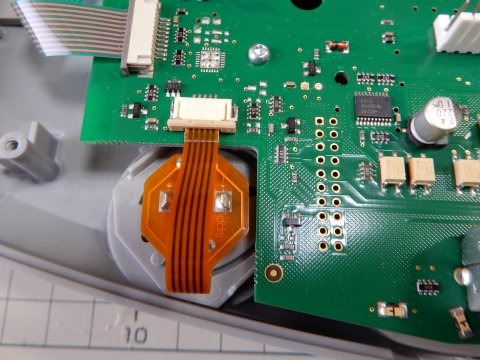

12)		赤いノブと基板を電気的に接続するリボンケーブル．

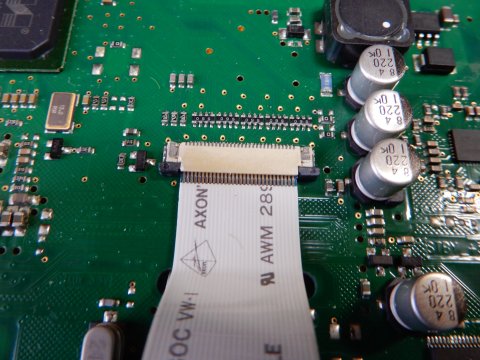

13)		ディスプレイと基板を電気的に接続するリボンケーブル．

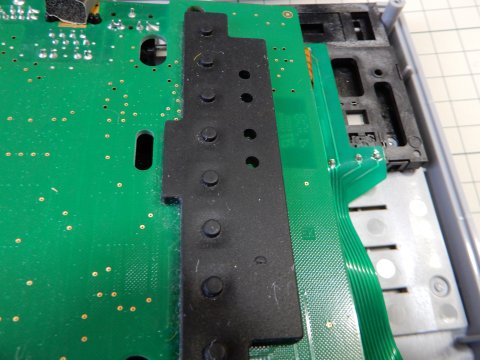

14)		ファンクションボタン．

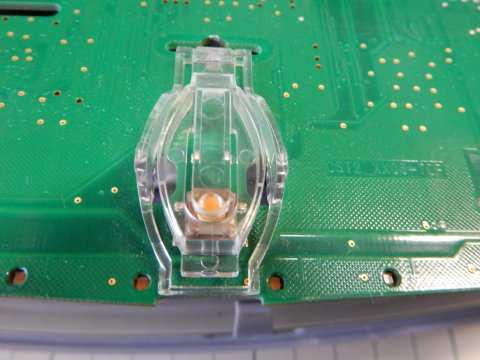

15)		STOPボタン．

---
